Ventajas y aplicaciones de los marcos de perfil de aluminio con ranura en T: una guía completa

En el mundo de la fabricación industrial moderna y la construcción de equipos, se está produciendo una revolución silenciosa en los materiales. Los marcos de perfil de aluminio con ranura en T están sustituyendo gradualmente a las estructuras de acero tradicionales, convirtiéndose en la opción ideal para soluciones eficientes, flexibles y ecológicas. Según datos, el mercado mundial de perfiles de aluminio industriales alcanzó los 52 000 millones de dólares en 2023, y los perfiles de aluminio con ranura en T representaron el 35 % de la cuota de mercado gracias a su diseño estandarizado. Ya sea en complejas líneas de automatización, elegantes equipos de visualización o sistemas domésticos inteligentes, los perfiles de aluminio con ranura en T están ganando popularidad gracias a su versatilidad y alta compatibilidad.

T-slot aluminum profile frame structure display

¿Qué es un? Perfil de aluminio con ranura en T ¿Marco?

Los perfiles de aluminio con ranuras en T, también conocidos como perfiles industriales de aluminio, son materiales estructurales largos fabricados mediante la extrusión de aleaciones de aluminio. La superficie presenta ranuras estandarizadas en forma de T, una innovación de diseño que facilita y agiliza el montaje. Las ranuras permiten ensamblar fácilmente los marcos con tuercas, conectores y otros accesorios, sin necesidad de soldadura ni perforación. El proceso es flexible, sin herramientas y reutilizable, similar a construir con grandes bloques de Lego. Esto facilita la construcción de marcos que satisfacen diversas necesidades con una mínima experiencia técnica.

Estos perfiles se utilizan para construir una amplia gama de estructuras, incluidos bancos de trabajo, soportes de equipos, escudos protectores, sistemas de estanterías, recintos de robots y sistemas de marcos transportadores; todos ellos ofrecen un soporte firme para los equipos, garantizan la seguridad y ayudan en la automatización industrial.

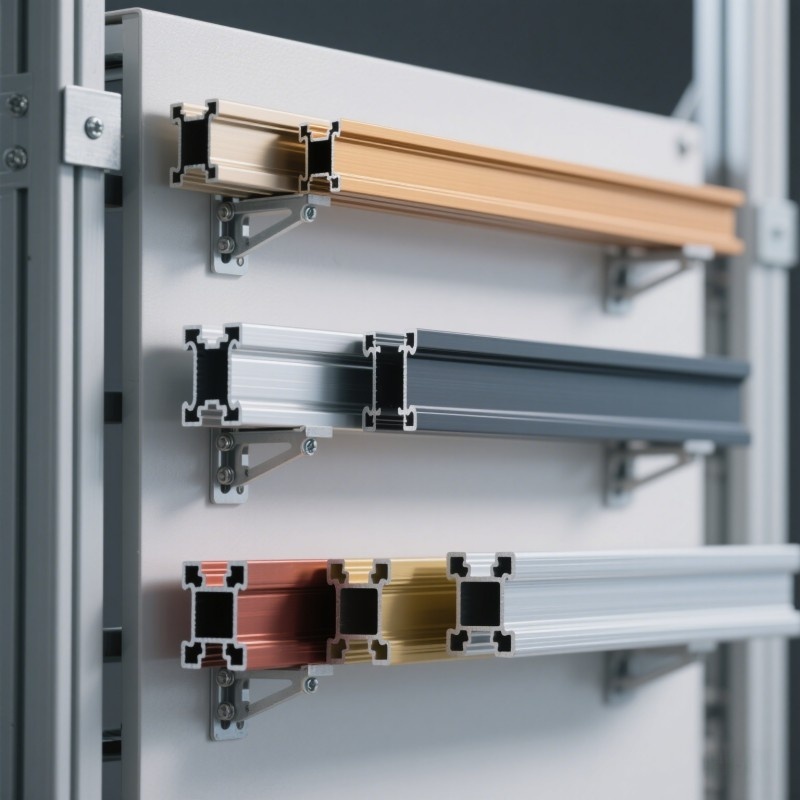

Display stand structure using T-slot profiles

Principales ventajas de los perfiles de aluminio con ranura en T

La construcción de estructuras con perfiles de aluminio con ranuras en T aporta varias ventajas notables:

  • Diseño modular con posibilidades ilimitadasEstos perfiles se pueden cortar y ensamblar según sea necesario, como si fueran bloques de Lego. Ya sea que se trate de construir pequeños marcos sencillos o grandes estructuras complejas, la flexibilidad está garantizada. Por ejemplo, en la renovación de una línea de producción de automatización, los ingenieros cortaron y ensamblaron rápidamente los perfiles de aluminio con ranuras en T para adaptarlos al nuevo proceso de producción, reduciendo la duración del proyecto de 15 días con las estructuras de acero tradicionales a tan solo 7 días.

  • Alta resistencia, ligereza y fácil transporte.La aleación de aluminio tiene una densidad de tan solo un tercio de la del acero (aproximadamente 2,7 g/cm³), pero su resistencia a la tracción alcanza los 200-400 MPa, lo que reduce el peso del marco en más del 60 %. En exposiciones, una sola persona puede manipular un perfil de la serie 40 de 2 metros de largo, lo que reduce los costos de mano de obra en un 40 % en comparación con las estructuras de acero.

  • No requiere soldadura, instalación simplificadaLos perfiles de aluminio con ranura en T se conectan con componentes estándar, lo que elimina la necesidad de soldadura especializada. Operarios comunes con herramientas convencionales pueden completar las instalaciones, triplicando la velocidad de montaje.

  • Reutilizable, menores costos a largo plazoLos componentes se pueden desmontar y reutilizar, lo que permite a las empresas reutilizar los marcos para otros proyectos una vez finalizado, lo que reduce significativamente los costos a largo plazo. Un fabricante de productos electrónicos ahorró más de 800.000 yuanes en costos de materiales en tres años reutilizando marcos de perfil de aluminio.

  • Resistente a la corrosión y estéticoLa superficie anodizada de los perfiles de aluminio garantiza una excelente resistencia a la corrosión (hasta 1000 horas en pruebas de niebla salina). El acabado liso (Ra ≤ 0,8 μm) confiere a los marcos una apariencia atractiva, lo que los hace ideales para aplicaciones de exhibición tanto industriales como comerciales.

  • Material ecológico que apoya la fabricación ecológicaCon una reciclabilidad de hasta el 95% y una reducción del 60% en el consumo de energía en comparación con la producción de acero, los perfiles de aluminio están en línea con las tendencias modernas de fabricación ecológica y contribuyen al desarrollo sostenible.

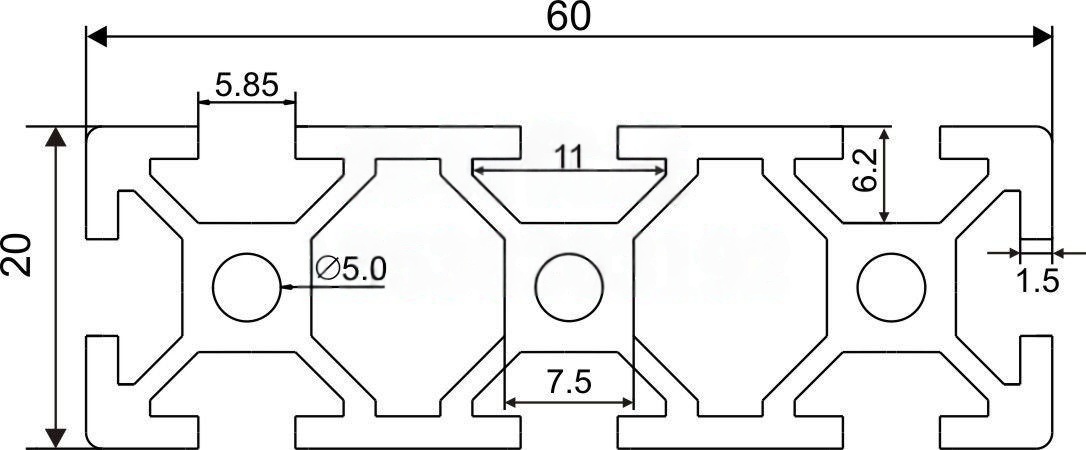

Close-up of industrial T-slot aluminum profile

Especificaciones comunes y sugerencias de selección

El mercado ofrece una amplia gama de especificaciones de perfiles de aluminio con ranura en T. A continuación, se presentan algunos modelos comunes:

ModeloTamaño (mm)Ancho de ranuraCarga teórica (kg/m)Solicitud
Serie 2020x20, 20x406 mm≤50Estructuras pequeñas, dispositivos de carga ligera
Serie 3030x30, 30x608 mm≤150Estantes de exhibición, particiones
Serie 4040x40, 40x8010 mm≤300Bastidores de equipos mecánicos
Serie 4545x45, 45x9010 mm≤500Equipos de automatización de servicio pesado

Al seleccionar perfiles, se deben considerar factores como la capacidad de carga, el tamaño, el ancho de la ranura y la compatibilidad de los accesorios. Por ejemplo, al construir un marco para soportar equipo pesado, se deben elegir los perfiles de aluminio de las series 40 o 45, junto con conectores de alta resistencia. Para expositores comerciales, la serie 30 es una buena opción, ya que ofrece integridad estructural y rentabilidad.

Aplicaciones típicas de los perfiles de aluminio con ranura en T

Los marcos de perfil de aluminio con ranura en T se utilizan en casi todos los escenarios industriales modernos:

  • Automatización industrialEstos perfiles son fundamentales en aplicaciones como estaciones de trabajo robóticas, vallas protectoras y marcos de soporte para transportadores. Por ejemplo, un fabricante de automóviles utilizó marcos de aluminio con ranuras en T para construir una valla protectora alrededor de su estación de trabajo robótica, garantizando así la seguridad y permitiendo ajustar la distribución según las necesidades de producción. En la industria automotriz, la tasa de crecimiento anual de las aplicaciones de perfiles de aluminio es del 12 %.

  • Logística de almacén:Los sistemas de estanterías ajustables y rieles deslizantes mejoran la utilización del espacio en un 30%, aumentando la eficiencia del transporte en un 25%.

  • Equipo médicoLos perfiles de aluminio proporcionan un soporte estable y fiable para instrumentos de laboratorio y mesas de operaciones, cumpliendo con los estrictos requisitos de los equipos médicos. La demanda de perfiles de aluminio en el sector médico está en aumento gracias a sus propiedades no magnéticas y de fácil limpieza.

  • Exhibidores comercialesLos expositores, los marcos para cajas de luz LED y otros se benefician de su atractiva apariencia y flexibilidad de montaje, lo que mejora el impacto visual de los expositores comerciales. Los expositores de perfil de aluminio representan más del 70 % del mercado de montaje de exposiciones.

  • Decoración del hogarLas estanterías de estilo moderno y las paredes modulares aportan un diseño único y practicidad a los espacios habitables.

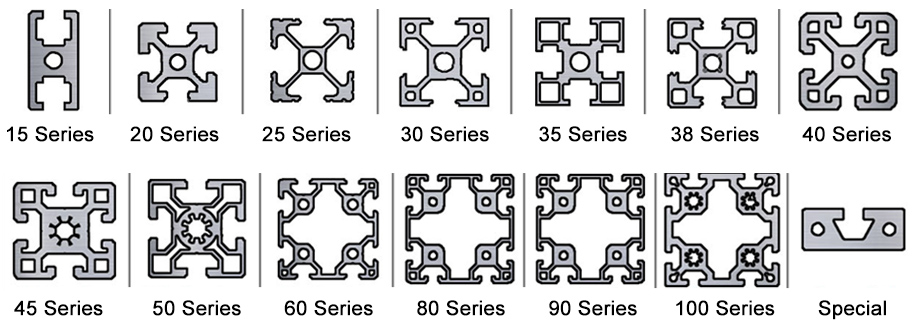

Comparison of various T-slot profile sizes

Métodos de instalación simples y flexibles

La instalación de perfiles de aluminio con ranuras en T es increíblemente sencilla y no requiere conocimientos especializados de soldadura. Los métodos de conexión más comunes incluyen:

  • Conectores de esquinaIdeal para conexiones de 90°, simple y rápida, que permite la construcción de estructuras limpias y bien estructuradas. La resistencia de la conexión puede alcanzar los 800 N·m.

  • Conexiones de pernos hexagonales internosSeguro y apto para estructuras portantes, garantizando la estabilidad del marco. Las pruebas de resistencia a la tracción demuestran que soporta hasta 5000 N.

  • Conexiones de tuerca deslizante:Estos permiten el deslizamiento dentro de la ranura, facilitando el ajuste de la posición de los conectores para satisfacer diversas necesidades de instalación, con un coeficiente de fricción deslizante de solo 0,15.

Advertencias de riesgo

Si bien los perfiles de aluminio con ranura en T ofrecen muchas ventajas, se debe prestar atención a los siguientes puntos:

  • Entornos de alta temperatura:La resistencia de la aleación de aluminio disminuye entre un 15% y un 20% a temperaturas superiores a 150 °C, por lo que no es adecuada para operaciones de alta temperatura como hornos y tratamientos térmicos.

  • Condiciones climáticas extremas:En zonas costeras con alta humedad o ambientes con fuertes vientos y arena, si bien los perfiles tienen una resistencia básica a la corrosión, se recomienda realizar un mantenimiento superficial cada 2-3 años para evitar que la capa anodizada se dañe.

  • Vibración de alta frecuencia:En entornos con vibraciones de alta frecuencia (como cerca de equipos de estampado pesados), los conectores deben estar firmemente asegurados para evitar el aflojamiento estructural debido a la resonancia.

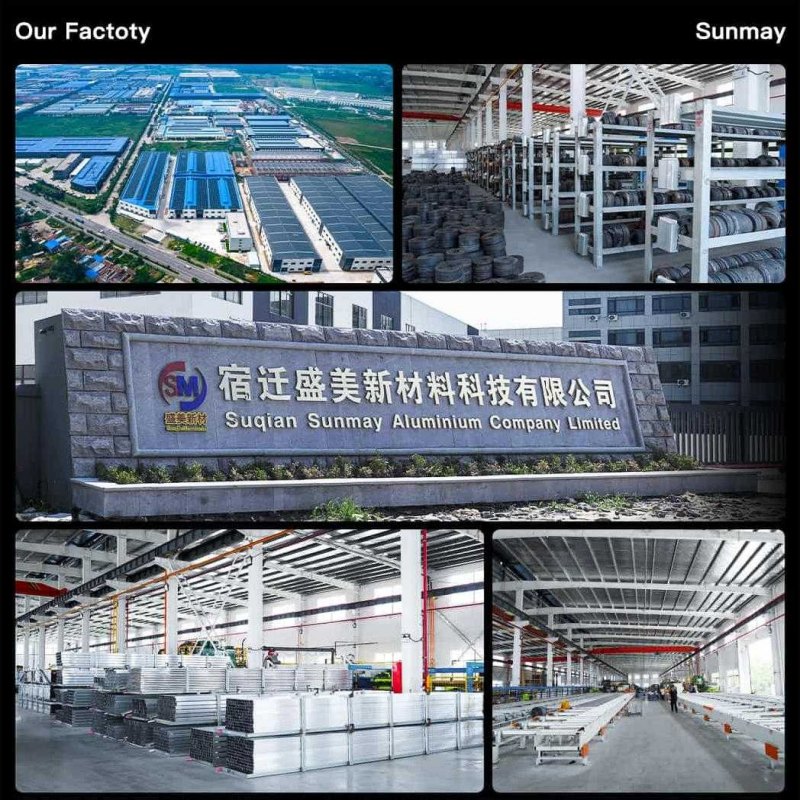

Sunmayalu Aluminum - Your Trusted T-Slot Aluminum Profile Frame Supplier

Aluminio Sunmayalu - Su proveedor confiable de marcos de perfil de aluminio con ranura en T

Como líder de la industria con 12 años de experiencia en el sector de perfiles de aluminio, Sunmayalu Aluminum ha brindado soluciones personalizadas a más de 2000 empresas en 32 países de todo el mundo. Ofrecemos:

  • Ventaja de la cadena industrial completaCon 20 líneas de producción de extrusión importadas y una capacidad anual de más de 80.000 toneladas, garantizamos un control total del proceso desde las materias primas hasta los productos terminados, cumpliendo con las normas internacionales ISO 9001:2015.

  • Capacidad de personalización inteligenteUtilizando centros de mecanizado CNC y sistemas de simulación de IA, brindamos servicios de dibujo rápido las 24 horas, con una precisión de personalización de hasta ±0,1 mm, atendiendo campos de alta precisión como el aeroespacial y los semiconductores.

  • Sistema Integral de ServiciosOfrecemos un servicio integral de diseño, producción e instalación, con soporte técnico disponible las 24 horas del día, los 7 días de la semana. El plazo de entrega promedio para clientes internacionales es de tan solo 15 días.

  • Garantía de calidad certificadaNuestros productos cuentan con certificación SGS y CE y han respaldado con éxito proyectos emblemáticos como la Gigafábrica de Tesla en Shanghái y el almacén inteligente número 1 en Asia de JD.com.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los perfiles de aluminio con ranura en T y los perfiles de aluminio normales?

A1: Los perfiles de aluminio con ranura en T cuentan con ranuras estandarizadas que se adaptan a diversos conectores, lo que facilita el montaje. Los perfiles de aluminio convencionales se utilizan principalmente en construcción y aplicaciones decorativas, con una funcionalidad limitada.

P2: ¿Pueden los marcos de perfil de aluminio soportar equipos pesados?

A2: Sí, eligiendo los modelos adecuados como los perfiles de la serie 40 o 45 y utilizando conectores de alta resistencia, los perfiles de aluminio pueden soportar fácilmente cargas de grado industrial.

P3: ¿Se pueden usar perfiles de aluminio en exteriores? ¿Se oxidan?

A3: Los perfiles de aluminio con ranura en T, anodizados para resistir la corrosión, son aptos tanto para interiores como para exteriores y no se oxidan como el acero. Sin embargo, se recomienda un mantenimiento regular en entornos extremos.

P4: ¿Ofrecen tamaños personalizados o servicios de mecanizado?

A4: Sí, ofrecemos personalización OEM para longitud, perforación, roscado, corte de esquinas y otros servicios de procesamiento profundo para satisfacer diversas necesidades del proyecto.

Q5: ¿Puedo obtener una muestra para realizar pruebas de calidad?

A5: Sí, no dude en contactar con Sunmayalu Aluminum. Ofrecemos muestras gratuitas (con gastos de envío incluidos) para que pueda comprobar la calidad antes de tomar una decisión.
